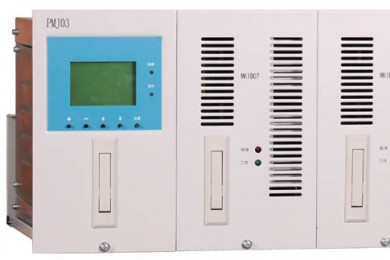

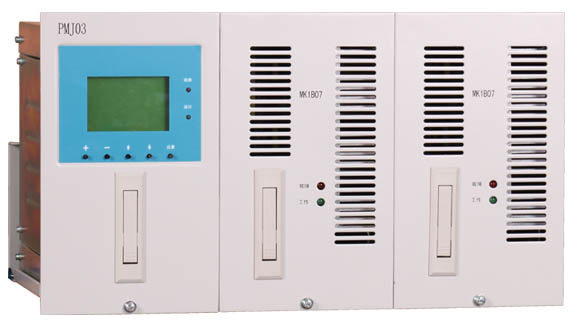

PMJ两位小系统

PMJ两位小系统直流电源是我公司根据电力系统的需要而设计生产的智能型高频开关直流电源。本方案适合小于220V/65Ah及以下的直流系统,适用于开闭所,10KV用户站,小型35KV变电站,为断路器分合闸及二次回路中的仪器仪表、继电保护和事故照明提供直流电源,特别适合无人值守需要。
联系我们
产品描述

  系统特点

用于构成65Ah/220V及以下的直流系统,适合开闭所、小型用户站。

最多可安装210A模块,可提供220V/20A(110V/30A) 直流电源。

模块和监控单元均采用带电插拔结构,安装、维护方便。

模块和监控单元在一个托架内,结构紧凑。

监控单元完成合母电压、控母电压,控母电流、电池充放电电流检测,无需外接传感器。

监控单元具有5级或7级硅链降压自动控制功能,只需外配硅链可实现控母自动调压。

监控单元采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统参数显示、系统故障指示和

   系统校准。

监控单元具有对电池自动管理的功能。

可选配交流监控,开关量监控,电池巡检和馈线支路绝缘监测功能。

监控单元提供RS232/RS485接口,可与电站自动化系统连接。



系统技术参数

☆ 交流输入:    AC380V±15-20%(可设置),频率50Hz±10%

☆ 输出电压:    180V 270V 任意设定(220V系统)

                 90V  135V 任意设定(110V系统)

☆ 输出电流:    14A – 20A 220V系统配2个整流模块)

                 20A – 30A 110V系统配2个整流模块)

电池容量:    20Ah 65Ah 220V系统)

                 50Ah 100Ah 110V系统)

模块容量:    MK1B07    220V/7A    MK1B10B   220V/10A

                 MK1A10    110V/10A   MK1A15B   110V/15A

☆ 模块限流:    10% - 110% 任意设定

工作效率:    > 94%

稳压精度:    < 0.5%

纹波系数:    < 0.5%

☆ 稳流精度:    < 0.5%

绝缘电阻:    > 10MΩ

耐 压:       2KVAC一分钟无闪络、无击穿

电池充电管理:自动

电池温度补偿:配电池巡检时可实现

人机界面:    128×64点阵LCD汉字菜单显示,按键操作

通讯接口:支持RS232/RS485两种通讯接口,运行软件已包括RTUCDT451-91MODBUS三种通讯规约,

   用户可在现场根据需要自行选择定义

柜体尺寸:    800×600×2260800×600×2360

系统接线方案:GZDW33GZDW35
