智能风冷高频整流模块

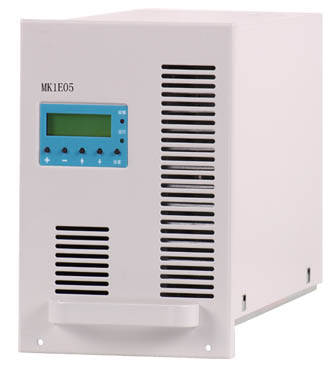

智能风冷模块MK1E05(600V/5A)

系统特点:
1、三相三线电压输入,三相电流平衡,具有交流过欠压保护功能;
2、宽电压输入范围304V~456V,适应能力强;
3、采用软开关技术,效率高、电磁兼容性好,模块体积小、重量轻、模块性能高;
4、模块带电热插拔技术、维护方便快捷;
5、采用无级限流设计方式,电池充电限流精度高;
6、具有过压、限流、短路、并联、过温、过流等自动保护功能、告警措施,具有遥控、遥测、遥信、遥调功能;
7、内置CPU集散式控制方式,具有通信方便,抗干扰能力强;
8、独立LED显示,可查询模块的电压、电流ውp￿￿䷰ᅡ잠瞺䷰ᅡ仰ᅡ芜坜≘擷ꆬ攛뇈ņ仠盡䭻끂䭃끂皣䭏끂䭓끂皣䮣끂皣혐皥﷔
联系我们
产品描述

系统参数:

一、交流输入

1、三相输入额定电压:380V50HZ

2、电压变化范围:380V±20%

3、频率变化范围:50HZ±10%

二、直流输出

1、输出额定值:  5A/600V  MK1E05

2、电压调节范围:500V-640VMK1E05

3、输出限流范围:5%-105%×额定电流

4、稳压精度:≤0.5%

5、稳流精度:≤0.5%

6、纹波系数:≤0.5%

7、转换效率:≥95%(满负荷输出)

8、动态响应:在20%负载跃变到80%负载时恢复时间≤200цS,超调≤±2%

9、可闻噪声:≤55dB

10、工作环境温度:-5 -- +45

三、绝缘

1、绝缘电阻:直流部分、系统部分与地之间相互施加500V/50HZ的交流电压,绝缘电阻>2MΩ。

2、绝缘强度:交流部分与直流部分和机壳间,直流部分与机壳间施加50HZ2KV 的交流电压,一分钟无击穿,无闪络。

四、四遥功能

1、遥控:开/关机、均浮充

2、遥调:输出电压、输出限流均连续可调

3、遥测:输出电压、输出电流

4、遥信:开/关机状态、工作状态

五、结构外型

1、模块尺寸:(宽×高)160×220(面板尺寸)、(宽×高×深)152×198×330(箱体尺寸)

2、模块重量:8.0Kg
