自然冷却高频整流模块

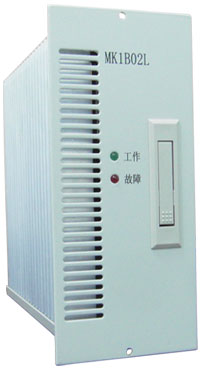

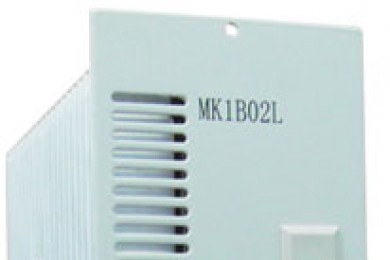

自冷模块MK1B02L(220V/2A)

系统特点:
1、220V单相电压输入,具有交流过欠压保护功能;
2、宽电压输入范围176V~264V,适应能力强;
3、采用软开关技术,效率高、电磁兼容性好,模块体积小、重量轻、模块性能高;
4、模块带电热插拔技术、维护方便快捷;
5、采用无级限流设计方式,电池充电限流精度高;
6、具有过压、限流、短路、并联、过温、过流等自动保护功能、告警措施;
7、模块有硬件均流单元电路,系统扩容变得简单;
8、采用自然冷却降温,具有噪音小,可靠性高;
联系我们
产品描述

系统参数:

一、交流输入

1、单相输入额定电压:220V50HZ

2、电压变化范围:220V±20%

3、频率变化范围:50HZ±10%

二、直流输出

1、输出额定值:   2A/220V MK1B02L

                  4A/110V MK1A04L

2、电压调节范围:180V-286VMK1B02L

                 90V-143V MK1A04L

3、输出限流范围:5%-105%×额定电流

4、稳压精度:≤0.5%

5、稳流精度:≤0.5%

6、纹波系数:≤0.5%

7、转换效率:≥95%(满负荷输出)

8、动态响应:在20%负载跃变到80%负载时恢复时间≤200цS,超调≤±2%

9、可闻噪声:≤55dB

10、工作环境温度:-5 -- +45

三、绝缘

1、绝缘电阻:直流部分、系统部分与地之间相互施加500V/50HZ的交流电压,绝缘电阻>2MΩ。

2、绝缘强度:交流部分与直流部分和机壳间,直流部分与机壳间施加50HZ2KV 的交流电压,一分钟无击穿,无闪络。

四、控制功能

1、遥控:开/关机、均浮充

2、遥调:输出电压、输出限流均连续可调

五、结构外型

1、模块尺寸:95(宽)×220(高)×240(深)

2、模块重量:3.0Kg
